Khi gửi mẫu gương lượn cho xưởng, chỗ dễ sai nhất nằm ở cách gọi, cách đo và giới hạn gia công. Nếu gọi lẫn giữa mép lượn và mặt cong, hoặc chỉ gửi ảnh cảm hứng mà không có khung bao ngoài, bản vẽ cắt gương rất dễ bị hiểu sai ngay từ đầu. Bài này đi thẳng vào phần kỹ thuật: phân biệt đúng các loại hay bị gọi lẫn, hiểu vì sao gương uốn lượn hao phôi hơn, biết giới hạn của đường cong khi cắt và mài, cách treo với dáng bất quy tắc, và checklist cần gửi để xưởng báo đúng theo bản vẽ.
Gương uốn lượn, gương lượn sóng, gương biên dạng uốn lượn: gọi đúng tên và phân biệt đúng loại để không gửi sai yêu cầu
Trong trao đổi thực tế, nhiều người dùng chung một tên cho nhiều kiểu khác nhau. Điều quan trọng nhất là tách được gương soi có mép lượn nhưng mặt phẳng, loại nhìn lượn ở khung, và loại có mặt cong thật sự. Nếu cần nói ngắn gọn với xưởng, cụm dễ hiểu nhất là gương cắt theo biên dạng. Bên mình thường nhận file PDF có kích thước, ảnh có ghi số đo, hoặc file vector nếu có; còn ảnh cảm hứng chỉ đủ để chọn dáng, chưa đủ để cắt.
| Tên gọi phổ biến | Tên kỹ thuật nên dùng | Dấu hiệu nhận biết | Hệ quả khi báo giá |
|---|---|---|---|
| Gương lượn, gương lượn sóng | Gương mặt phẳng biên dạng lượn | Mép ngoài uốn lượn, bề mặt soi không méo | Tính theo khung bao ngoài gương và độ khó cắt, mài |
| Gương khung lượn | Khung bao lượn, ruột gương đơn giản | Phần khung tạo dáng, tấm gương bên trong dễ gia công hơn | Chi phí tách giữa khung và ruột gương |
| Gương uốn cong | Gương mặt cong méo hình | Ảnh phản chiếu bị kéo, bóp, méo | Không phù hợp để soi người |

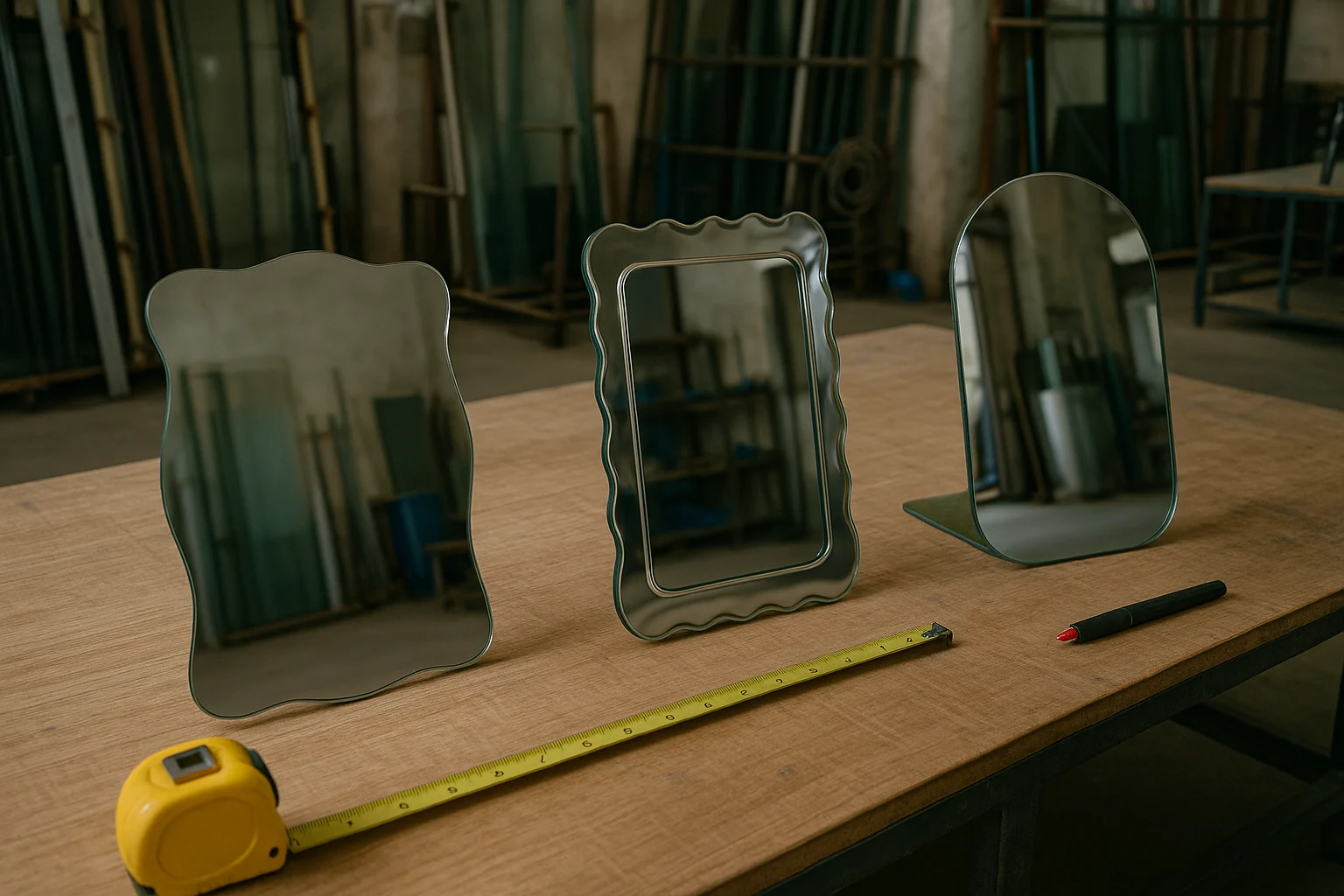

| Loại | Cấu tạo | Soi người | Méo hình | Khi nào nên chọn |
|---|---|---|---|---|

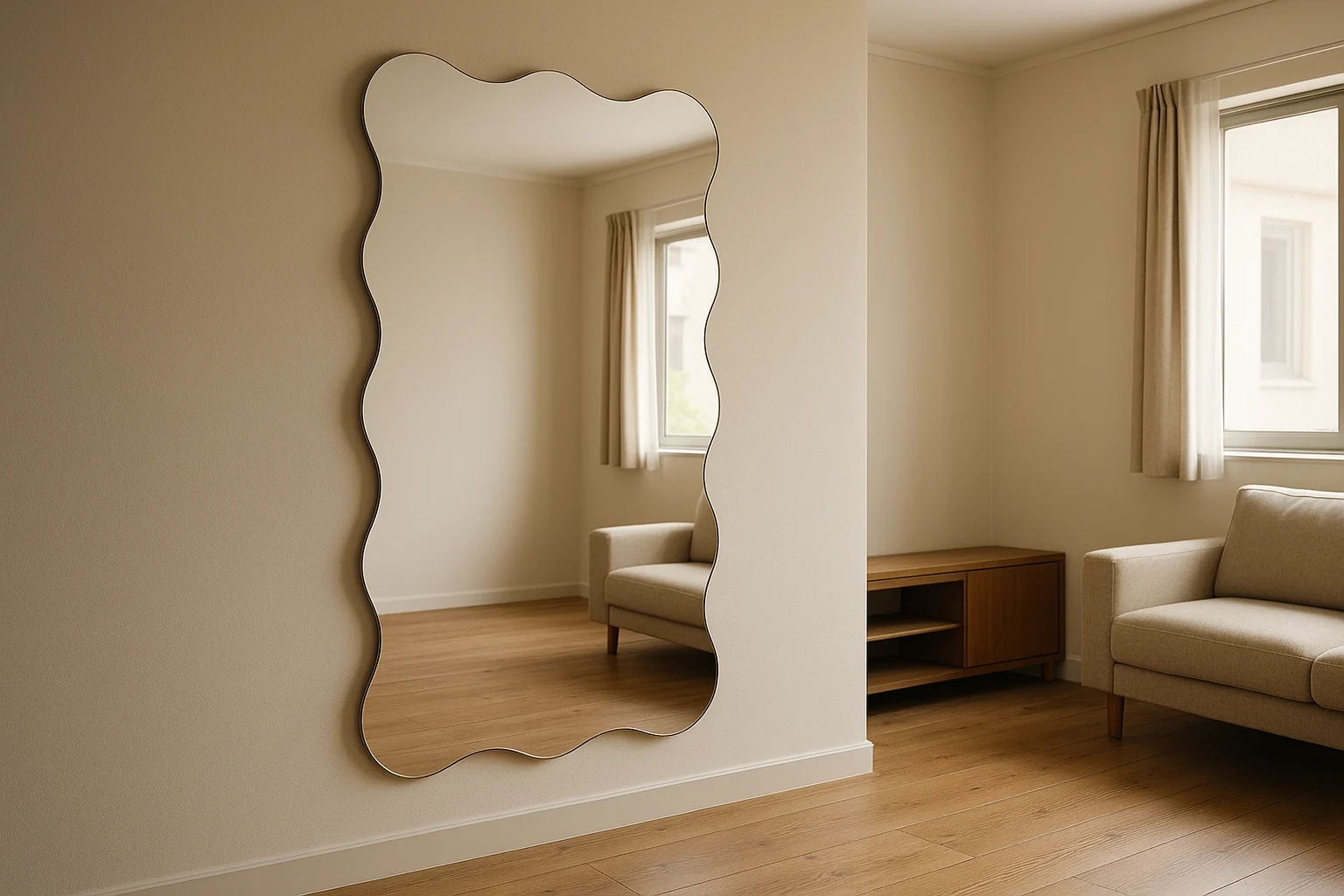

| Gương biên dạng uốn lượn | Mặt phẳng, mép ngoài cắt lượn | Phù hợp | Không đáng kể | Gương treo tường, gương tràn viền, gương dán tường biên dạng |
| Khung uốn lượn, ruột đơn giản | Khung tạo dáng, ruột gương dễ cắt | Phù hợp | Không đáng kể | Khi cần giảm độ khó phần kính nhưng vẫn giữ hình thức lượn |
| Gương mặt cong | Bề mặt gương cong thật sự | Không nên | Rõ | Hiệu ứng trang trí, không dùng soi người |

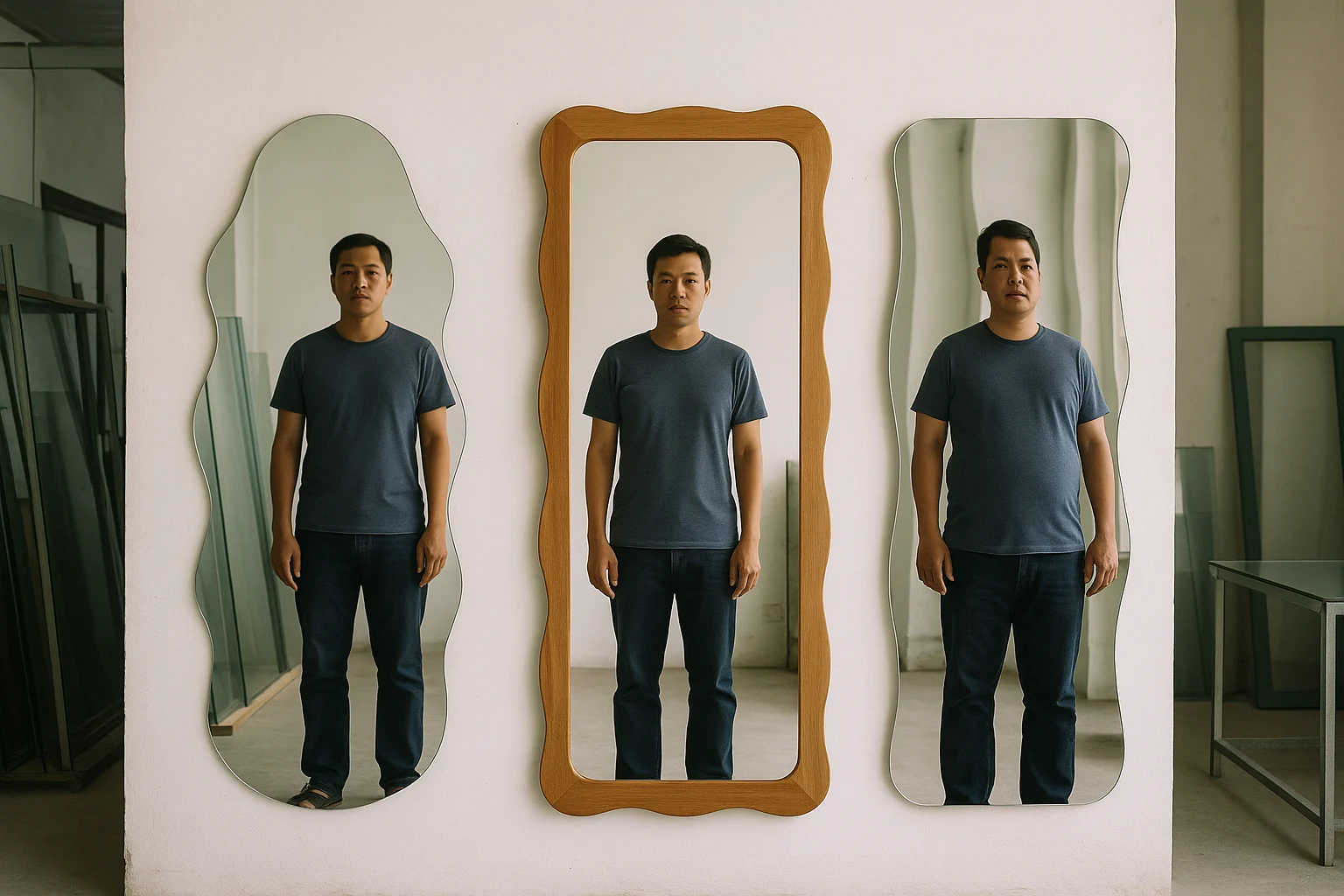

Ba nhóm này nhìn qua ảnh có thể khá giống nhau, nhưng tính ứng dụng khác hẳn. Với gương soi dáng lượn dùng để soi người, điều cần giữ là bề mặt phản chiếu ổn định, vì vậy phải ưu tiên loại mặt phẳng, chỉ thay đổi ở mép ngoài. Loại này phù hợp cho gương khung nhôm, gương khung gỗ, gương đèn LED hoặc gương tràn viền nếu bản vẽ cho phép. Loại gương mặt cong méo hình không phù hợp để soi người, nên khi gửi xưởng cần nói rõ rằng cần mặt phẳng, chỉ cắt theo biên dạng.
Vì sao gương biên dạng uốn lượn hao phôi: phải tính theo khung bao ngoài chứ không theo phần nhìn thấy

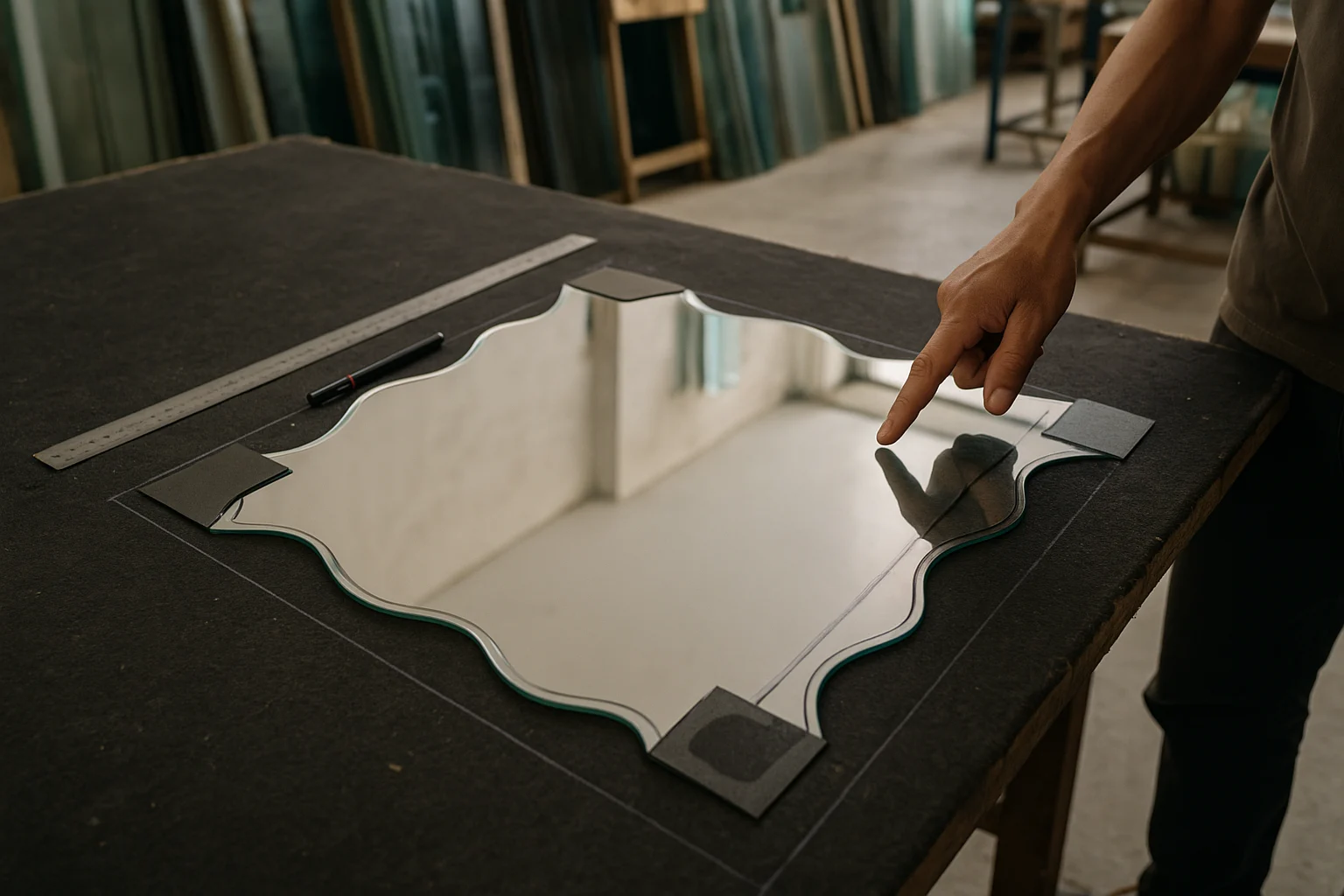

Lý do chính của hao phôi gương là tấm kính gốc không xuất phát từ một đường cong tự do. Xưởng luôn phải lấy vật tư theo khung bao ngoài gương, tức hình chữ nhật nhỏ nhất ôm trọn toàn bộ dáng lượn. Phần nhìn thấy có thể mềm, khuyết, bo vào nhiều, nhưng vật tư vẫn phải cắt ra từ tấm bao ngoài đó.

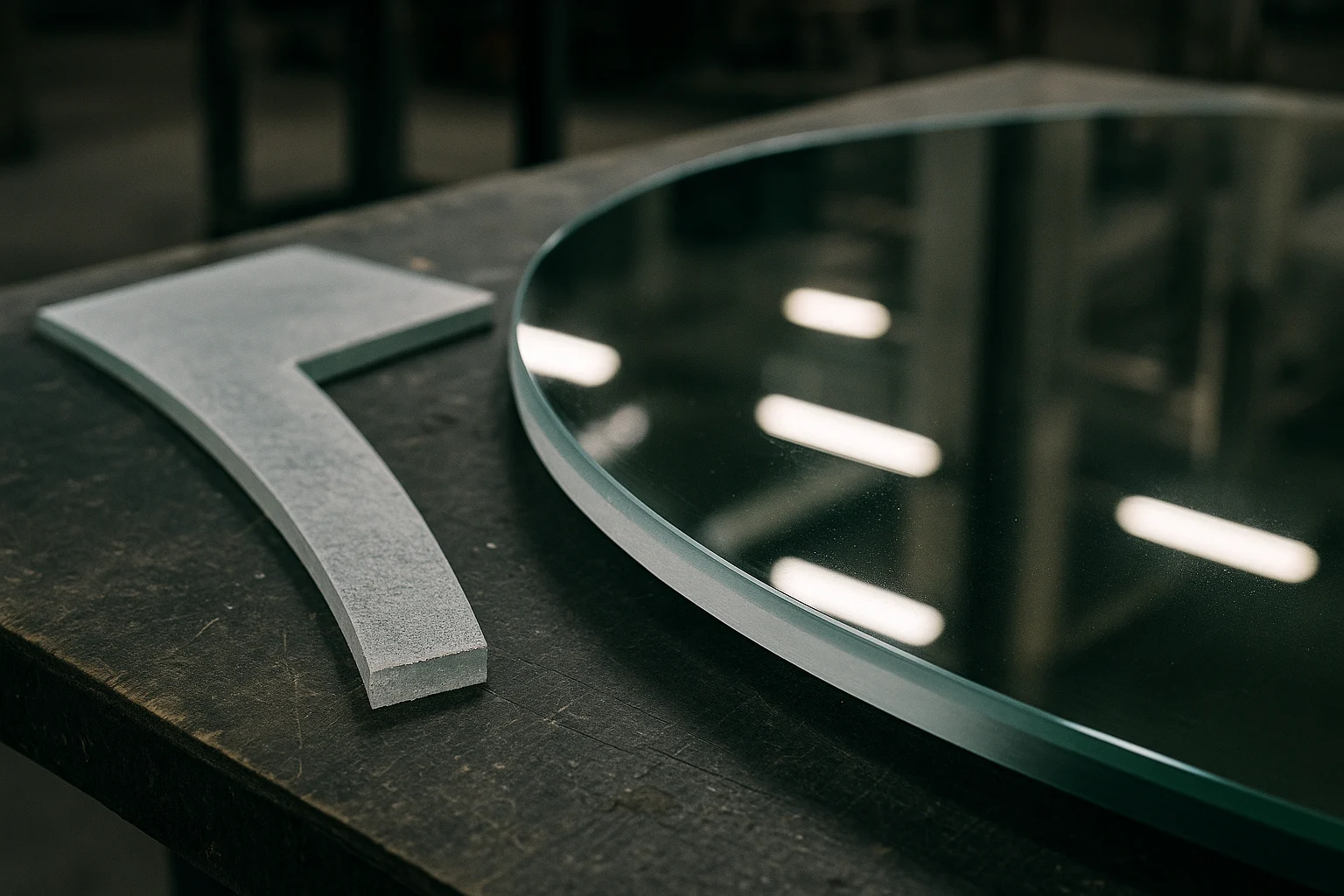

Hiểu đơn giản, nếu một tấm gương biên dạng uốn lượn có chỗ thắt vào nhiều, diện tích thực có thể nhỏ hơn khá rõ so với hình chữ nhật bao ngoài. Nhưng xưởng vẫn phải lấy tấm theo phủ bì rộng x cao, sau đó cắt bỏ phần thừa và tiếp tục mài cạnh gương cong. Đó là lý do khi chưa có số đo phủ bì, bên mình chưa thể chốt phần vật tư. Với gương cắt theo biên dạng, báo giá không thể chỉ nhìn phần “mắt thấy” trên ảnh. Cần biết khung bao ngoài, độ dày, kiểu mài và có khoan hay không.
| Khung bao ngoài | Diện tích bao | Diện tích nhìn thấy ước tính | Phần cắt bỏ tương đối |
|---|---|---|---|
| 800 x 1800 mm | 1,44 m² | khoảng 1,22 m² | khoảng 15% |
| 2400 x 900 mm | 2,16 m² | khoảng 1,78 m² | khoảng 18% |
| 1200 x 1200 mm | 1,44 m² | khoảng 1,12 m² | khoảng 22% |
Cách đọc nhanh là lấy kích thước phủ bì trước, rồi mới ước lượng phần lượn ăn vào bao nhiêu. Chẳng hạn mảng tường rộng 800 x 1800 mm thì vật tư vẫn phải lấy theo 1,44 m² dù phần nhìn thấy có thể còn khoảng 1,22 m². Với mảng ngang 2400 x 900 mm, nếu vẽ nhiều nhịp sóng nhỏ liên tiếp, phần hao còn tăng. Tương tự, mảng vuông 1200 x 1200 mm nếu bo lõm cả bốn phía thì diện tích thực giảm nhanh. Nếu biên dạng ăn sâu nhiều ở bốn góc hoặc có nhiều sóng nhỏ, hãy mặc định rằng phần hao sẽ đáng kể hơn gương chữ nhật cùng mảng tường.
Giới hạn biên dạng của gương lượn sóng: bán kính cong, góc lõm, đường cong gấp và mài cạnh trên đường cong
Không phải dáng nào vẽ được cũng nên cắt. Giới hạn thực tế của gương lượn sóng nằm ở bán kính cong tối thiểu, ở chỗ chuyển hướng quá gắt và ở các đoạn lõm sâu. Đây là giới hạn của thao tác cắt, giữ cạnh và mài đều.

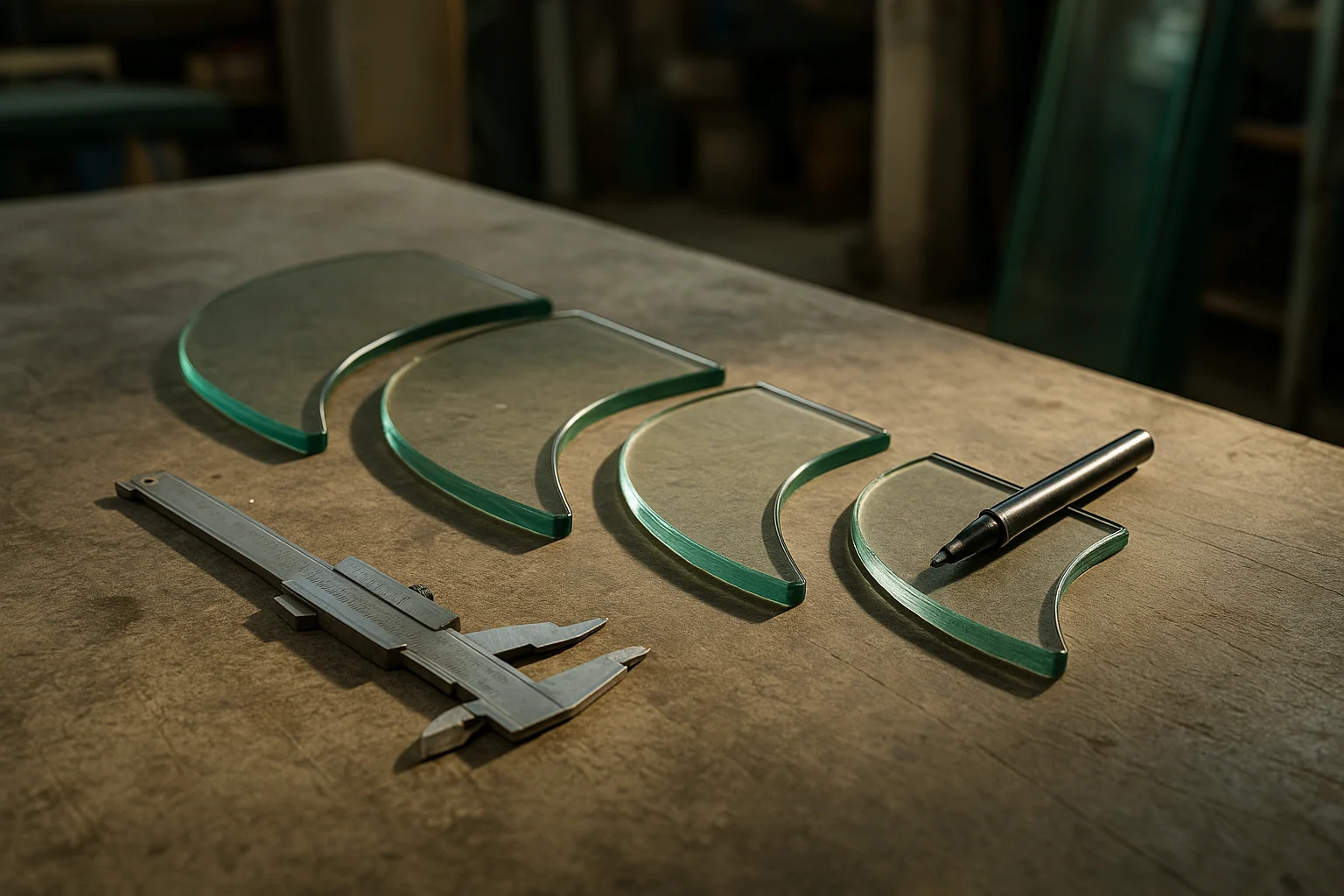

Với góc nhìn gia công, bán kính cong càng nhỏ thì đường cắt càng khó giữ sạch, cạnh càng khó mài đều. Nếu độ dày gương tăng, yêu cầu giữ cạnh ổn định cũng tăng theo. Góc lõm góc lồi gương không khó như nhau: góc lồi thường thuận hơn, còn góc lõm khó hơn vì đường chạy phải ôm sâu, dễ tạo vùng tập trung ứng suất ở cạnh. Đường cong gấp cũng là điểm nên tránh. Nếu mẫu có nhiều đoạn cong gắt, giải pháp an toàn hơn thường là nới nhịp cong, tăng bán kính cong, hoặc đổi sang khung lượn còn ruột gương giữ đơn giản. Phần nhiều người ít để ý là công mài cạnh trên đường cong luôn khó hơn cạnh thẳng. Với gương trang trí lượn sóng thuần trang trí, có thể linh hoạt hơn, nhưng vẫn phải ưu tiên độ đều của cạnh trước. Riêng khoan lỗ, nếu vị trí khoan nằm quá sát mép cong gắt hoặc gần góc lõm thì rủi ro tăng. Nếu cần treo tường, nhiều trường hợp nên chuyển sang phương án điểm treo ở mặt sau hoặc kết cấu đỡ khác thay vì cố khoan gần vùng nhạy cảm. Điều này đặc biệt đáng lưu ý với gương dán tường, gương đèn LED hoặc các mẫu gương tràn viền có mép nhìn trực diện.
Cách treo gương uốn lượn: lấy trục, lấy tâm và đánh dấu điểm treo từ mặt sau thay vì canh theo mép
Với gương chữ nhật, thợ có thể canh theo cạnh trên hoặc cạnh bên khá nhanh. Nhưng với gương uốn lượn, mép ngoài không còn là chuẩn đáng tin để lấy thăng bằng. Nếu vẫn canh theo mép, cảm giác thị giác rất dễ bị lệch dù thước báo đúng. Cách đúng là lấy trục canh dọc, trục ngang và tâm nhìn trước, rồi mới chuyển các mốc này ra tường. Với mẫu không đối xứng, cần ghi rõ hướng treo trái-phải trên bản vẽ. Điểm treo nên được đánh dấu từ mặt sau, đo từ trục chuẩn chứ không đo từ một mép lượn bất kỳ. Khi duyệt bản vẽ lắp, nên kiểm tra tâm nhìn, trục dọc, khoảng hở mép lớn nhất và điểm treo có đối xứng theo tải trọng không.
Chọn dáng lượn theo khung bao ngoài, trục thị giác và các điểm tiếp giáp thực tế
Chọn dáng lượn không nên chỉ nhìn ảnh mẫu. Nên nhìn theo tỷ lệ của khung bao ngoài, theo trục thị giác của mảng tường, và theo yêu cầu mép tiếp giáp với vật liệu xung quanh. Với mảng hẹp cao, nên ưu tiên dáng kéo theo trục dọc, lượn vừa phải ở hai bên hoặc đầu trên. Với mảng ngang dài, nên tránh quá nhiều nhịp sóng nhỏ vì đường biên sẽ rối và tăng hao phôi. Với mảng vuông, nên có một điểm nhấn chính thay vì chia lượn đều cả bốn phía. Nếu gương phải ăn khít vào hốc tủ, cần bám sát một cạnh chuẩn, hoặc cần ron đều với mặt đá, biên dạng lượn sẽ làm việc canh mép khó hơn nhiều. Những chỗ hay va chạm ở lối đi hẹp cũng không phải nơi phù hợp cho mép cong nhô ra, nhất là khi có nhiều điểm lồi. Trong các trường hợp đó, đổi sang gương khung nhôm hoặc gương khung gỗ có khung ngoài lượn nhưng ruột gương đơn giản thường hợp lý hơn.
Checklist gửi xưởng trước khi cắt gương lượn sóng: file biên dạng, khung bao, bán kính nhỏ nhất, mài cạnh, hướng treo
Nếu muốn xưởng đọc nhanh và báo đúng, nội dung gửi nên ngắn nhưng đủ kỹ thuật. Với bên mình, phần tối thiểu để đọc một mẫu gương cắt theo biên dạng là hình biên dạng, kích thước bao ngoài, độ dày, kiểu mài và cách treo. Nếu thiếu một trong các mục này, bản vẽ thường phải hỏi lại.
| Mục cần gửi | Ghi như thế nào | Nếu thiếu sẽ vướng gì |
|---|---|---|
| Biên dạng | PDF kích thước, ảnh ghi số đo, hoặc file vector | Không đọc được đường cắt chính xác |
| Khung bao ngoài | Rộng x cao phủ bì | Chưa tính được vật tư và hao phôi |
| Bán kính nhỏ nhất | Ghi rõ bán kính cong tại chỗ gắt nhất | Dễ phải sửa lại biên dạng |
| Kiểu mài | Mài cạnh nào, mức hoàn thiện nào | Khó chốt công gia công |
| Khoan và hướng treo | Vị trí lỗ, mặt sau, trái-phải nếu không đối xứng | Dễ lắp ngược hoặc khoan vào vùng không nên khoan |
Mẫu nội dung có thể gửi xưởng theo đúng ngôn ngữ kỹ thuật ngắn gọn: “Gương soi mặt phẳng cắt theo biên dạng, khung bao 900 x 1800 mm, dày … mm, mài cạnh toàn bộ, không khoan lỗ hoặc khoan tại vị trí…, treo theo chiều này, file biên dạng đính kèm, bán kính cong nhỏ nhất tại vị trí lõm là … mm.” Bên mình nhận PDF, ảnh có ghi kích thước và file vector nếu có. Các yếu tố làm thay đổi chi phí thực tế thường là khung bao ngoài, độ dày, kiểu mài, có khoan lỗ hay không, kiểu treo và phần lắp đặt.
